Дизайн-проект Базовий включає ескізи приміщень у чорно-білому графічному виконанні. Малюнок повністю дає уявлення про стиль приміщення, про габарити меблів, кількість світильників, наявність декору, про підлогове покриття і так далі. Зазвичай на ескізах можна побачити де які шпалери: однотонні, у смужку, з великим або дрібним малюнком, де будуть дзеркала, дерев'яні поверхні, де можуть бути шпалери або інший декор. Форма меблів більш округла або прямокутна. Наявність декору на певних стінах, дизайн стель, світильників, начерки дверей та інше.

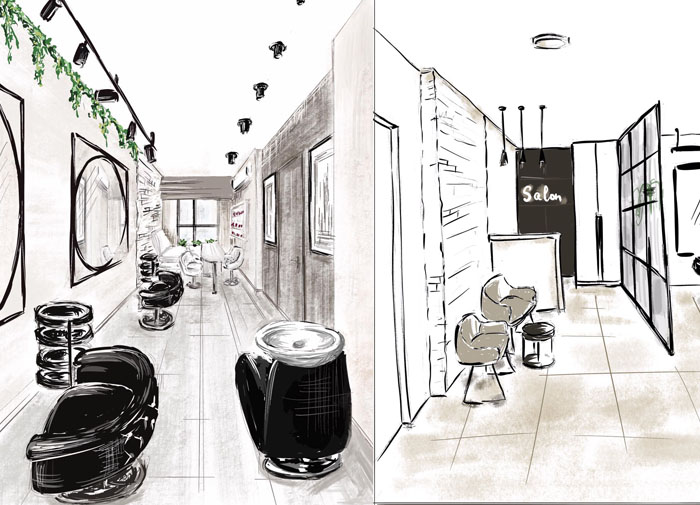

ескіз до проекту салону краси
Після затвердження ескізів створюються докладні плани стель, підлог, електрики, щоб будівельна бригада могла реалізувати максимально точно дизайнерські задумки.

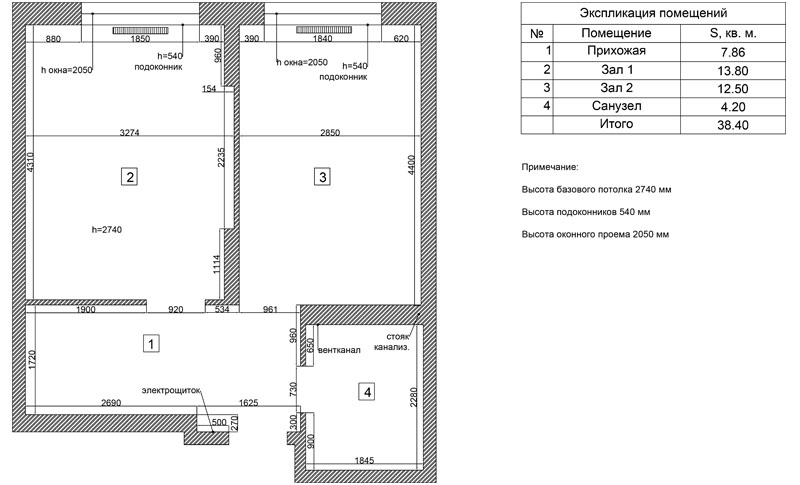

1. План обмірювання квартири.
На плані вказано детальні розміри всіх стін. Розраховано площу кожного приміщення окремо.
обмірний план квартири

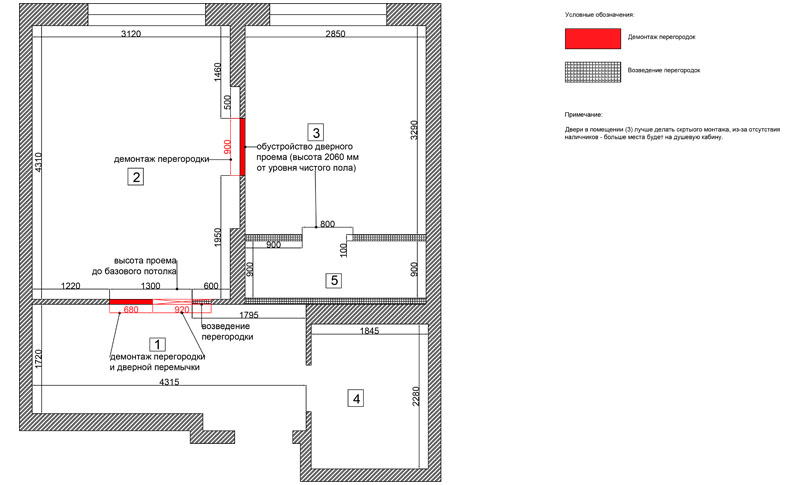

Тут відмічено демонтаж перегородки в санвузол та дверного отвору, а також трохи зміниться вхід до вітальні. У цьому проекті деякі стіни будуть оздоблені декоративним каменем та фотошпалерами, це докладно вказано на плані №13
план демонтажу перегородок
Якщо перепланування глобальне, то демонтаж та зведення перегородок робляться на різних планах. Якщо перепланування невелике, то є можливість обидва плани поєднати на одній схемі.
4. План розміщення меблів у квартирі.

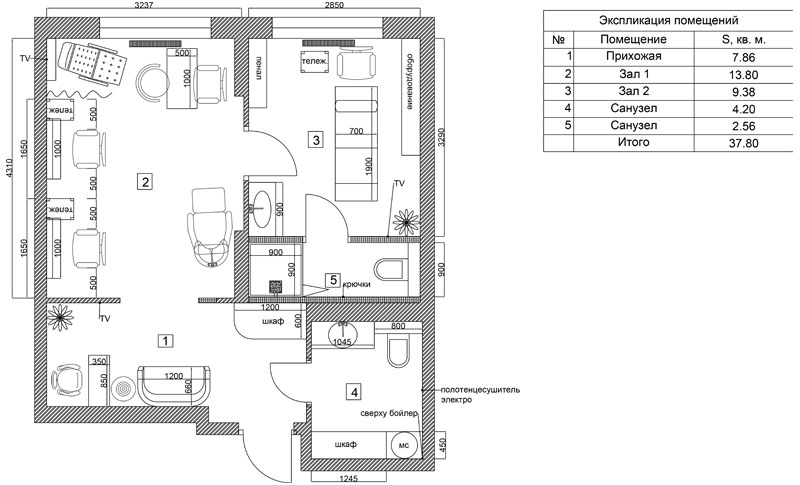

Цей варіант із попередніх трьох планувальних рішень було обрано тому, що він найбільш вдало вирішує поставлені завдання. На плані в масштабі розташовані всі необхідні меблі, з основними розмірами, враховані всі тонкощі з вільним відриванням дверей та зручною траєкторією пересування. Більш детальні розміри кухонних меблів та обладнання дано на плані №11.
планировочное решение с расстановкой мебели

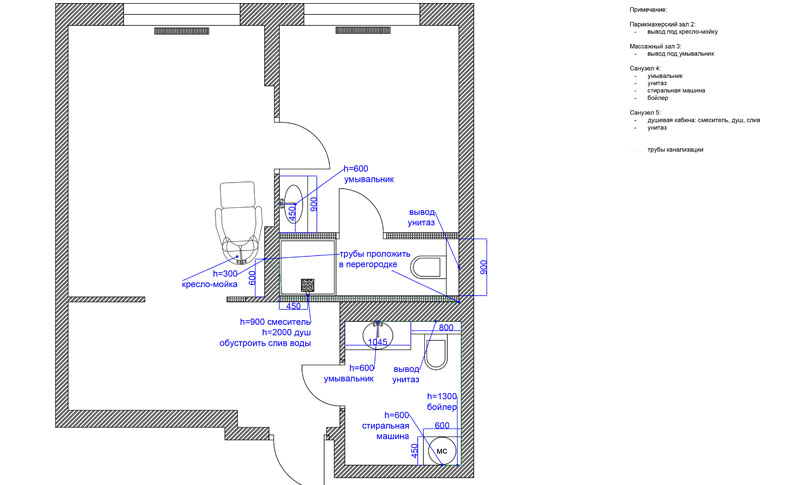

На плане указаны места размещения сантехприборов, написаны ориентировочные их размеры, расстояние до центра выводов воды и слива.
план сантехприборов

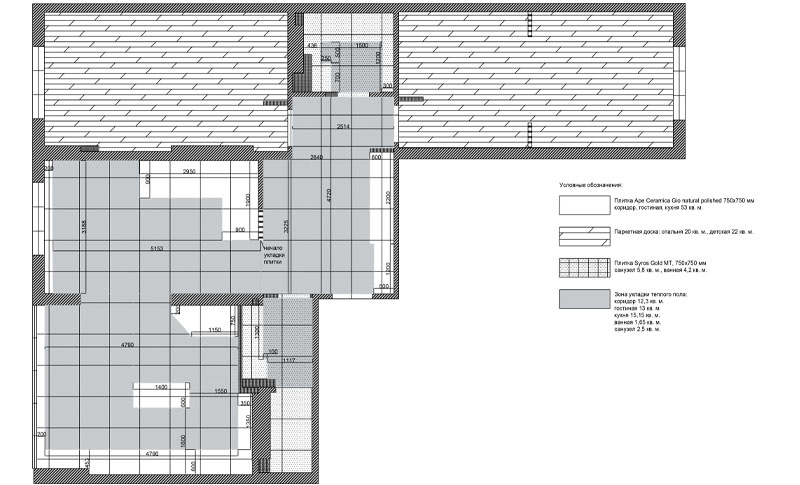

Здесь указаны материалы напольного покрытия для каждого помещения, с маркировкой каждого материала. Можно увидеть направление укладки ламината, чтобы комната визуально казалась более гармоничной.
план раскладки напольного покрытия

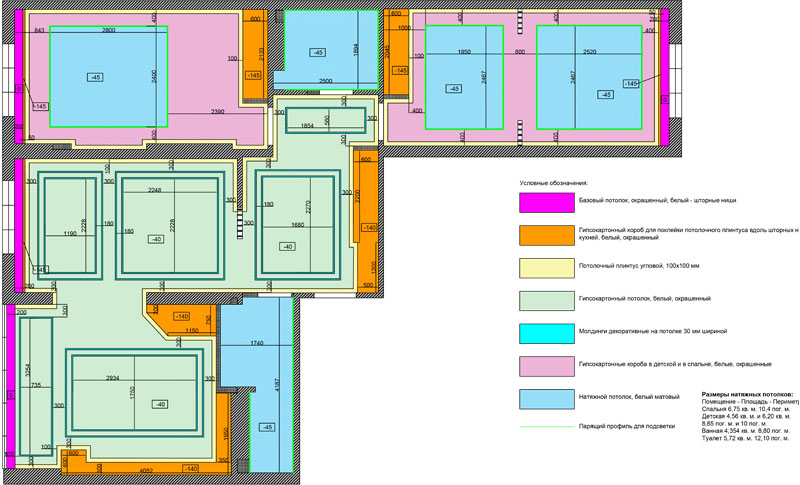

На плане есть все необходимые размеры, чтобы мастера смогли реализовать эти все конструкции из гипсокартона. На каждом уровне потолка отмечено на сколько он будет опущен по сравнению с базовым потолком (-40 мм или -100 мм). Возле окон отмечено создание шторных ниш.
дизайн и чертежи потолков

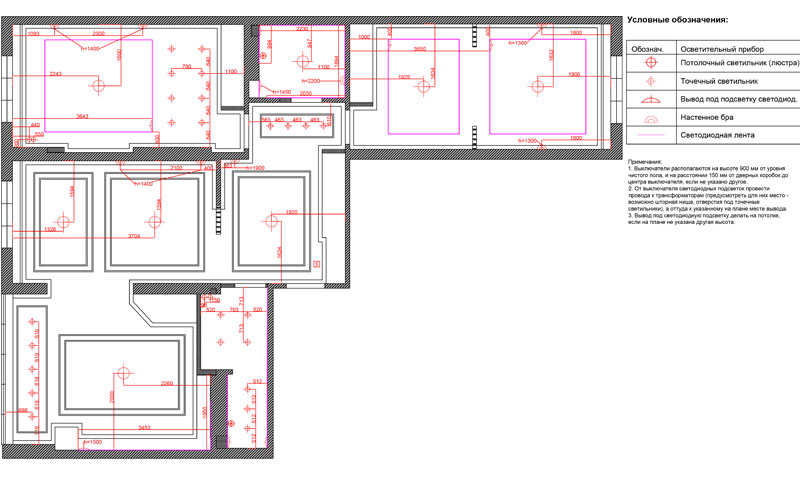

Справа на плане есть условные обозначения всех осветительных приборов. Указаны расстояния до точки вывода проводов на потолке. Если светильник расположен не на потолке - указана высота вывода проводов. Предусмотрены все необходимые подсветки.
схема размещения осветительных приборов

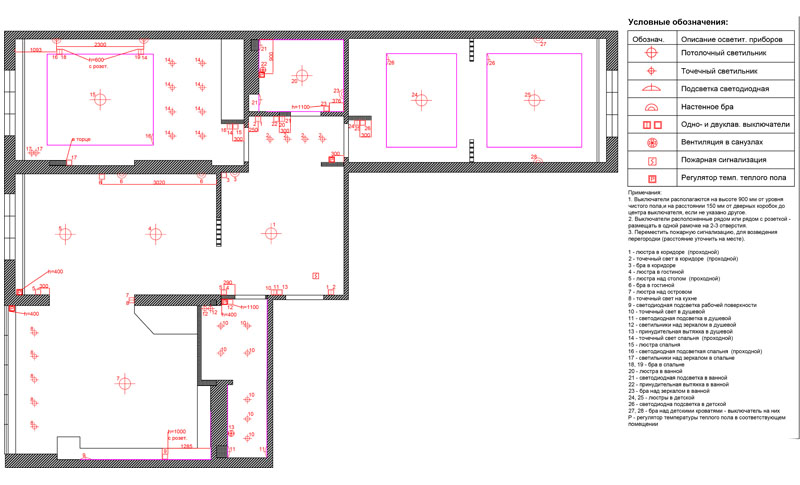

Над каждым осветительным прибором подписан номерок, который повторяется возле соответствующего выключателя. Некоторые выключатели являются проходными, то есть работают из разных мест. Например в спальне можно выключить освещение возле двери и выключить лежа в кровати. Все эти тонкости изначально предусмотрены дизайнером и утверждены вместе с заказчиком.
привязка выключателей к светильникам

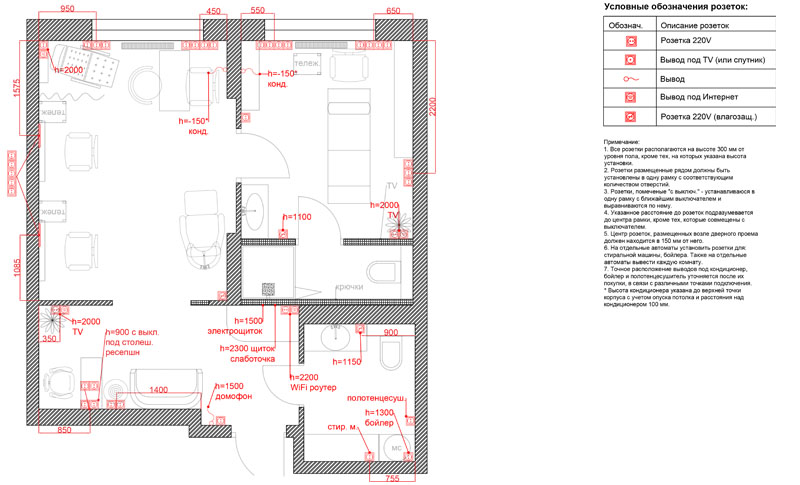

На плане есть перечень условных обозначений всех электровыводов: под ТВ, под кондиционер, вытяжку и т.д. На схеме указаны расстояние до каждой точки или до середины группы розеток, также отмечено на какой высоте располагаются отдельные розетки, вывод под вытяжку, под бойлер и другие электроприборы.
план размещения розеток и выводов

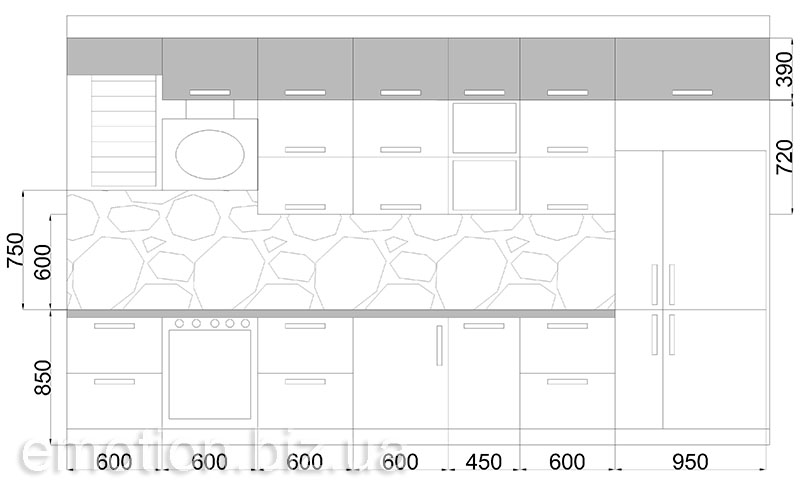

На плане детально указаны размеры всех шкафчиков и кухонного оборудования.
схема-разветка кухонной мебели

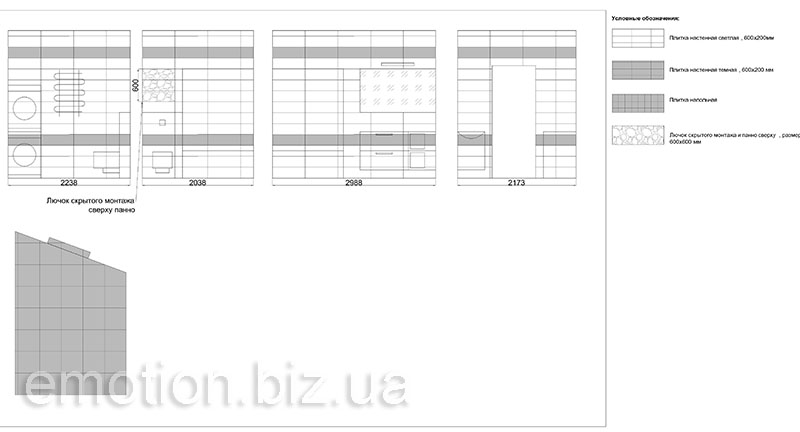

На схеме в масштабе есть раскладка плитки в ванной, указано где светлая, где темная плитка, где размещены декоры и фризы, их количество. Справа на схеме можно увидеть спецификацию плитки с полной маркировкой каждого вида. Чаще всего плитка выбирается вместе с заказчиком, потому что это один из тех материалов, которые не являются взаимозаменяемыми. Плитка имеет четкий размер, и поэтому предпочтительно, чтобы перед раскладкой плитки, заказчик воочию ее увидел в магазине на стенде, утвердил ее стоимость и тогда уже дизайнер делает 2 варианта раскладки именно под конкретный размер ванной и при утвержденной расстановки оборудования в санузле.
схема раскладки плитки в санузле
цветовое решение для кухни - набросок
цветной эскиз интерьера для спальни
скетч в цвете для интерьера спальни
